詳細情報 |
|||
モデル番号: | KYN61 | タイプ: | 密封される |
---|---|---|---|
標準: | 高圧 | 特徴: | 実用的、耐久 |
製品名: | 金属で被覆された開閉装置 | 評価される電圧: | 12KV /24KV |
質: | 良質 |
製品の説明

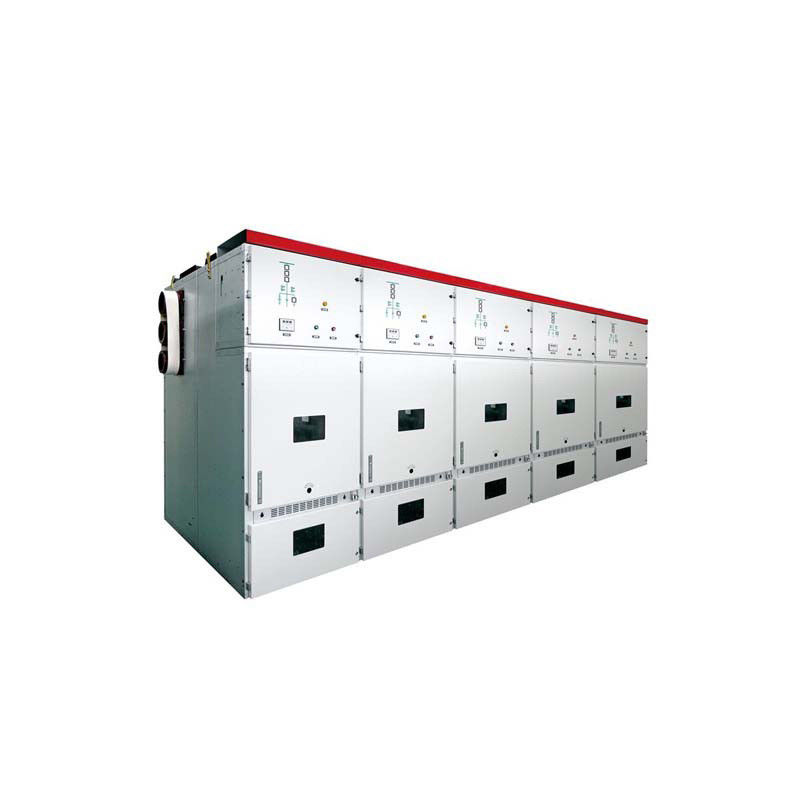

金属の覆われた取り外し可能な開閉装置KYN61の高圧電力配分板

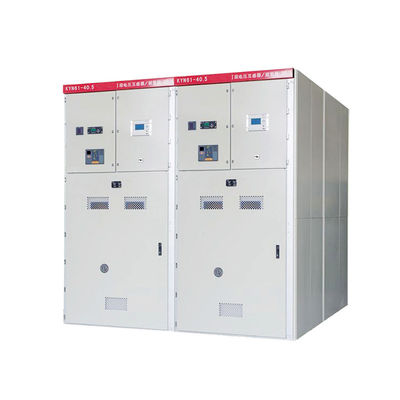

Kyn61-40.5 (z)のタイプ装甲shifting開いたタイプAC金属閉鎖したスイッチ キャビネットは(以下スイッチ キャビネットとして参照した)三相AC 50Hz、評価した電圧40.5kv屋内完全な配分の単位をである。発電所として、回路制御、保護および監視機能の電気を受け取り、配るサブステーションおよび産業および採鉱企業はまた頻繁な操作にしかし使用することができる。
開閉装置はGB t11022-1999、gb3906-2006およびDL 404-1997に合致する。
構造特徴
1. キャビネットの構造は組み立てられた構造を採用し、遮断器は手車の床構造を採用する;
2. よい互換性および簡単な取り替えが付いている合成の絶縁された真空の遮断器の新型と装備されている;
3. ねじナットの推進力のメカニズムは容易に手車を動かし、不適当な操作による推進力の構造への損傷を防ぐことができる車フレームに取付けられている、;
4. すべての操作はキャビネット ドアの閉鎖した状態で遂行することができる;
5. 主要なスイッチ、手車およびスイッチ キャビネット ドア間の連結は「5防衛」機能に会うために必須の機械ロックを採用する;
6. ケーブル部屋はスペースの完全多数ケーブルを接続するためにである
7. 速い基づいているスイッチは基づいているおよび回路の短絡のために使用される;
8. エンクロージャの保護クラスIP3Xの開いた手車コンパートメント ドア保護クラスIP2X;
9. プロダクトはgb3906-1991.dl 404-1997に合致し、参照の国際的なiec298標準を採用する。
使用の状態
1. 周囲の空気の温度:-15c | +40C;
2. 高度:2000m以下に;
3. 湿気の状態:毎日の平均は95%以下ないし、水蒸気圧力の毎日の平均は2.2kpaよりもっとない;月例平均は90%以下ないし、月例平均水蒸気圧力は1.8kPaよりもっとない。
4. 地震の強度:8度以下;
5. 腐食性または可燃性ガスのような明らかな汚染の場所無し。
6. 使用の通常状態の上で超過されれば、ユーザーは会社と交渉するかもしれない。
命令の指示
1. 主要な回路の図式的な図表か電気図式的な図表
2. 整理およびレイアウト
3. 主要なコンポーネントのモデル、指定および量。
4. 入って来、出て行くワイヤー方法およびケーブルの指定、等
5. バス関係が装置の間で要求されれば、地面からのバス関係そして高さは提供される。
6. 他の命令の条件
