詳細情報 |
|||
評価されるL.V: | 0.4kvまたはカスタマイズされる | 容量: | 50~2500kVAまたはカスタマイズされる |
---|---|---|---|
製品タイプ: | 乾式 | 巻くこと: | たる製造人の巻上げ |
エンクロージャ: | IP20/IP23 | 参照標準: | IEC60076 |
評価されるH.V。: | 35kvまたはカスタマイズされる | 中心材料: | ケイ素のラミネーション/無定形の合金 |
ハイライト: | 鋳造物の樹脂の乾式の変圧器,乾燥した投げられた樹脂の変圧器 |
製品の説明

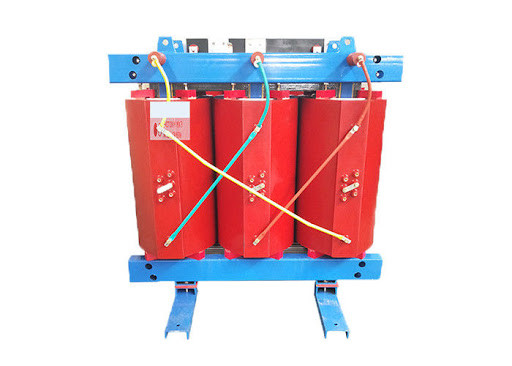

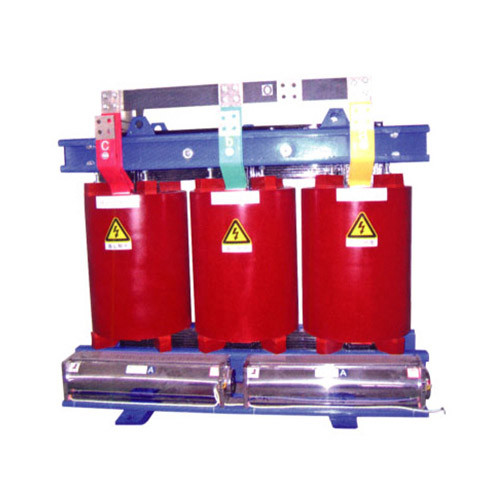

省エネの無定形の合金の乾式の変圧器
10KV 10~2500KVAは樹脂の乾式の配分の変圧器を投げた
S11-Mシリーズは密封状態でオイルの浸された電源変圧器を持っているよい省エネの効果を得、汚染を減らすことができる低損失の、低雑音および高性能の利点を密封した。通常のオイルによって浸される変圧器によって比較されて、密封状態で密封された変圧器はオイルのcoservatorを必要としない、オイルの容積は波形タンクの伸縮性がある波形シートによって自動的に調整され、償われる。変圧器オイルはからオイルのprevetの悪化そして絶縁材の老化効果的にできる空気、広告操作の信頼性を高めるために保たれる。
Productureの構造
2部:前部は、負荷スイッチluminal、高低の電圧非ローディング スイッチ ハンドル、挿入物のタイプ ヒューズ、圧力救助の価値、オイル温度のメートル、オイルのレベル ゲージ、分離部屋のオイルの下水管の価値の等高低の電圧部屋である。後部はオイル タンクおよび放熱ひれである。オイル タンクは変圧器の巻上げ、鉄心、高圧負荷スイッチ、非ローディング スイッチおよび保護ヒューズを含んでいる。タンクは完全密封された構造である。
変圧器正常なサービス状態
海水位の上の高さは1000mの下にある;
最も高い気温+40ºC;
最も高い毎日の平均の空気temperature+30ºC;
最も高い年次平均気温+20ºC;
最も低い屋外の気温-25ºC。
Chracteristics
1. 決して割れない薄い樹脂の構造
2. エポキシ樹脂真空の圧力鋳造プロセス
3. 鉄心のモデル シミュレーションの分析
技術索引
評価される容量 | 電圧組合せ | 関係のグループ | 損失(KW) | 正価格販売流れ | 短絡のインピーダンス | 重量(KG) | ||||||
(KVA) | HV (KV) | 高圧叩く範囲 | LV (KV) | 記号 | 正価格販売 | ON-LOAD | (%) | (%) | オイルの重量 | 総重量 | ||
30 | 6 6.3 10 10.5 11 |
5% | 0.4 | Dyn11 Yzn11 Yyn0 |
0.13 | 0.63/0.60 | 2.3 | 4 | 75 | 295 | ||
50 | 0.17 | 0.91/0.87 | 2 | 88 | 395 | |||||||
63 | 0.2 | 1.09/1.04 | 1.9 | 95 | 420 | |||||||
80 | 0.25 | 1.31/1.25 | 1.9 | 103 | 480 | |||||||
100 | 0.29 | 1.58/1.50 | 1.8 | 115 | 540 | |||||||
125 | 0.34 | 1.89/1.80 | 1.7 | 130 | 645 | |||||||
160 | 0.4 | 2.31/2.20 | 1.6 | 145 | 740 | |||||||
200 | 0.48 | 2.73/2.60 | 1.5 | 175 | 885 | |||||||
250 | 0.56 | 3.20/3.05 | 1.4 | 195 | 1010 | |||||||
315 | 0.67 | 3.83/3.65 | 1.4 | 230 | 1205 | |||||||
400 | 0.8 | 4.52/4.30 | 1.3 | 255 | 1375 | |||||||
500 | 0.96 | 5.41/5.15 | 1.2 | 285 | 1620 | |||||||
630 | Dyn11 Yyn0 |
1.2 | 6.2 | 1.1 | 4.5 | 350 | 1960年 | |||||
800 | 1.4 | 7.5 | 1 | 405 | 2310 | |||||||
1000 | 1.7 | 10.3 | 1 | 490 | 2690 | |||||||
1250 | 1.95 | 12 | 0.9 | 550 | 3315 | |||||||
1600 | 2.4 | 14.5 | 0.8 | 625 | 3985 |
