商品の詳細:
|
|
| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HENGFENGYOU |
| 証明: | ISO IEC CB COC KEMA SNI SABS CCC |
| モデル番号: | GCK、MNS |
|
お支払配送条件:
|
|
| 最小注文数量: | 1 |
| 価格: | 200-20000/piece |
| パッケージの詳細: | 木の場合 |
| 受渡し時間: | 30日 |
| 支払条件: | LC T/T |
| 供給の能力: | 5000部分/年 |
|
詳細情報 |
|||
| モデル番号: | GCK、MNS | タイプ: | 覆われた金属 |
|---|---|---|---|
| 評価される頻度: | AC 50Hz （60Hz） | 評価される流れ（A）: | 630 1250 1600、2500、3510、4000 |
| 適用: | 送電か配分 | 製品名: | 電気kyn28 12開閉装置11kv |
| 評価される電圧: | 3KV、7.2KV、任意12KV | ||
| ハイライト: | 低圧開閉装置,低電圧の金属の覆われた開閉装置 |
||
製品の説明
UZイギリスRUの市場の評価される頻度（Hz） 50低電圧のキャビネットの低電圧の開閉装置のための絶縁材の電気開閉装置
製品の説明

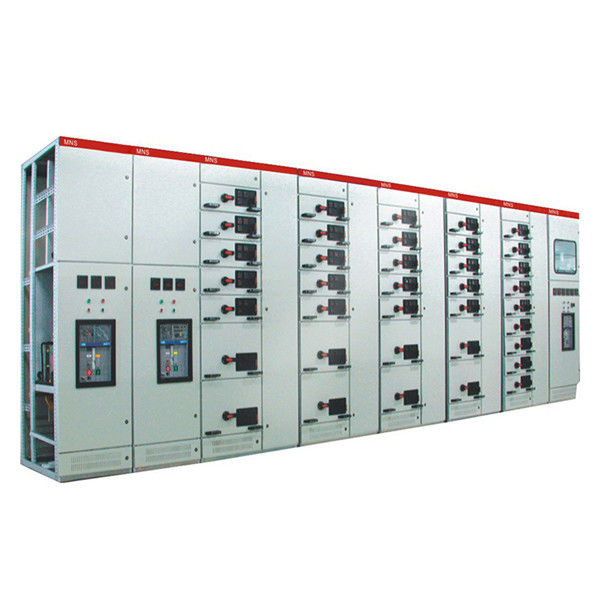

MNS Drawoutの低電圧の開閉装置は組合せの単位としてモジュール方式にされた部品と組み立てられる（以下装置を呼んだ）。それは660Vのまたはそれ以下に低電圧の配分組織の力の受け入れおよび配分と電力配分および運動制御の中心、またキャパシタンス補償の力の転換、配分および制御のためのAC 50-60Hz @評価される作動の電圧に適用される。開閉装置のキャビネットはGB7251.12-2013に従う。
構造特徴:
フレームはCのプロフィールと採用される。主要なフレームワークのモジュールE=25mmとの∅5.3mmの取り付け穴は適用範囲が広く、便利なアセンブリを可能にする。フレームワーク、構成のドアおよび電化製品は冷間圧延された鋼板2厚さから成り、他の部品は1.5厚さの冷間圧延された鋼板から成っている。次にパネルはピクルスにし、リン酸で処理し、そして静電気噴霧によってきれいになる。フレームワーク、内部仕切りの版および引出しの部品は冷間圧延された白い電流を通されたシートから成っているまたはセルフ・タッピングによって組み立てられる、および正確さおよび堅固はアセンブリの後で改善される部品のアルミニウム亜鉛シート。別の機能単位、バス部屋およびケーブルの出口が部屋ある。Lタイプが銅ラインに装備されているプラスチック版が付いている単位の分離部屋。横のバスの整理はキャビネットの後で平らなタイプかキャビネットの上の着席の方法を採用する。電力に抵抗する機能は強い。電力配分装置と外的なケーブル間の関係はケーブル部屋またはポストの出口部屋で完了する。ケーブルは上下でき取付けおよび維持は便利である。保護のある程度はIP3X-4X.Glassのドアのキャビネット少なくとも650mmの少なくとも700mmのキャビネットの深さである。
使用の状態
1. 屋内使用のために、サービス・ポイントの高度は2000mを超過しない。
2つは、周囲の空気の温度+40度低くないより否定的な程度ではなく5つより高くない。平均温度は24時間以内の+35度より高くないべきではない。超過した場合、容量は実際の状態に従って減るべきである。
3. 周囲の空気の相対的な高温は+40 ° c、50%を超過しないし、低温で大きく相対的な温度が割り当てられる;+20度が90%なら、考察は温度変化によって引き起こされる臨時の凝縮の効果に与えられるべきである。
4. 装置が取付けられている場合、縦平面との傾きは5°を超過しないし、キャビネットの全セットはgbj232-2の標準と一直線に比較的平らである。
5. 装置は厳しい振動がない電装品の影響そして腐食が使用してが十分ではない場所に取付けられ、
| 項目 | 単位 | 変数 |
| 評価される作動の電圧 | V | AC380,660 |
| 評価される絶縁材のvolatge | V | AC660,1000 |
| 横の母線の現在の評価 | 1250 2000 2500 3200 | |
| 縦の母線の現在の評価 | 1000 | |
| 最高。送り装置の回路電流 | 2500 | |
| 最高。引出しの回路電流 | 630 | |
| 最高。制御モーター容量 | kW | 320 |
| 評価される頻度 | Hz | 50/60 |
| 横の母線のピークwithsatndの流れ | kA/0.1s | 105,176 |
| 横の母線の短時間の抵抗の流れ | kA/1s | 50,80 |
| 縦の母線のピークは現在に抗する | kA/0.1s | 105 |
| 縦の母線の短時間の抵抗の流れ | kA/1S | 50 |
| 評価される力のfreq。抵抗電圧 | V/1min. | 2500 |
| 二次力のfreq。抵抗電圧 | V/1min. | 2500 |
| エンクロージャの保護程度 | IP30、IP40 |
5.順序情報
主要な回路の図式的な図表か電気図式的な図表
整理およびレイアウト
主要なコンポーネントのモデル、指定および量。
入って来、出て行くワイヤー方法およびケーブルの指定、等
バス関係が装置の間で要求されれば、地面からのバス関係そして高さは提供される。
1.海水位の上の屋内高度:最高の設置高度:2000m
2.周囲の空気の温度:-5℃~+40℃および平均温度はべきではない
24hの+35℃を超過しなさい
3.相対湿度は最高温度+40℃で50%を超過するべきではない。より高い
相対湿度は低温で許可される。前。+20℃の90%。しかしの点から見て
適当偶然に作り出す露が降りることは温度変化、可能である。
4。 火、爆発の危険、深刻な汚染、化学腐食および厳しい振動無し
5.設置勾配5°を超過しないため
6。 このプロダクトは次の温度の交通機関の貯蔵のために適している:-25短いある一定の時間の℃ ~+55℃ 24h、（24hoursよりもっと） +70℃より多く。
この一連の高い破損容量のプロダクト、よい動的安定性の、高度および適度な構造、実用的の電気プログラム、シリーズ、強い多様性、単位の組合せのさまざまな機構は、キャビネット多くの回路を含んでいたり、区域、美しい出現、高レベル保護、安全なおよび信頼できる、便利な維持等を救う。
それは標準IEC439 NEMA ICS2-322、またGB7251-87 「低電圧完全なスイッチ装置」国民の標準およびZBK36001-89 「低電圧と一致する撤回するためにタイプ完全なスイッチ装置」専門の標準を」
